Ворота для холодильных и морозильных камер

Готовые решения

  • Ворота для холодильных камер
Промышленные секционные ворота для холодильных камер Дорхан
Промышленные секционные ворота для холодильных камер Дорхан
белый RAL 9003, ISD THERMALPRO, ручное, секционные
71426.001
64283.41
Цена:
71 426 руб.
64 283.40 руб.
Заказать
Ворота для холодильных и морозильных камер DoorHan ISD THERMALPRO
Ворота для холодильных и морозильных камер DoorHan ISD THERMALPRO
белый RAL 9003, ISD THERMALPRO, ручное
72636.001
65372.41
Цена:
72 636 руб.
65 372.40 руб.
Заказать

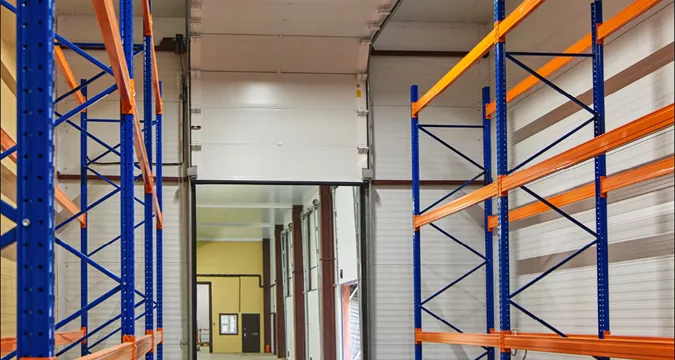

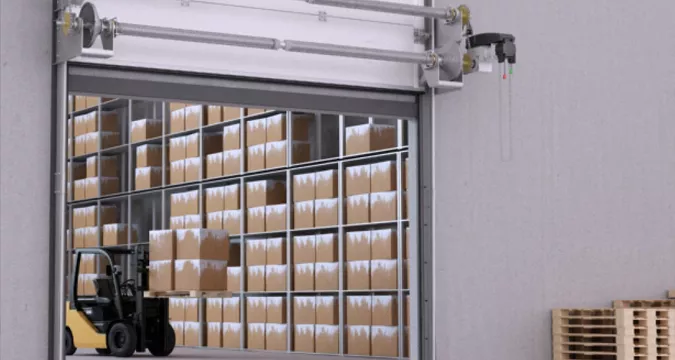

Предназначены для помещений, где имеются холодильники либо морозильные камеры. Они изолируют пространство от соседних помещений, чтобы поддерживать микроклимат, снижать тепловые потери во время открытия/закрытия створок.

Заказать такое изделие можно в нашей компании. Доставка осуществляется по всем регионам России. Мы не только реализуем товар, но и предоставляем гарантию, монтаж и послепродажное обслуживание.

Больше информацииМеньше информацииarrow-right-blue
Преимущества ворот для морозильных камер
Отсутствия промерзания полотна к проему
Полотно не промерзает к проему
Специально для России
Высокая надежность
  1. Отсутствия промерзания полотна к проему

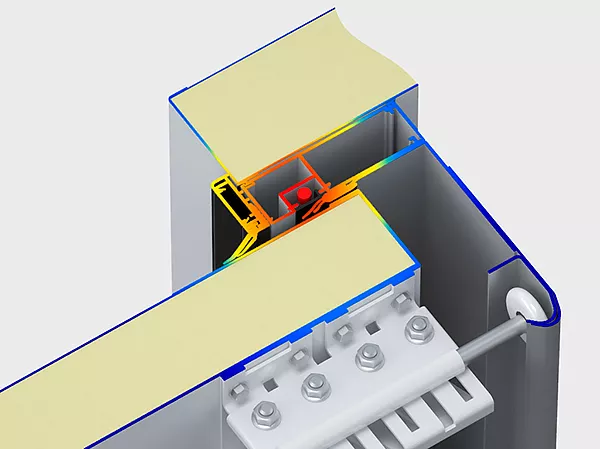

    Обеспечивается за счет наличия системы обогрева периметра полотна.
  2. Полотно не промерзает к проему
    Это стало возможным благодаря использованию обогрева по периметру всего контура.
  3. Специально для России
    Конструкция была разработана в РФ для использования в странах СНГ и России.
  4. Высокая надежность
    Изделие отвечает всем стандартам качества.

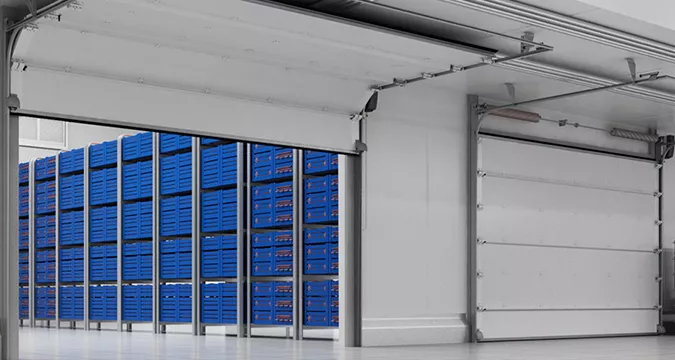

Внешний вид ворот для морозильных камер
  • Поверхности
  • Цвета
  • Панели
Гладкая (внешняя) Гладкая (внешняя)
Гладкая (внутренняя) Гладкая (внутренняя)
RAL 9003 белый RAL 9003 белый
Гладкая Гладкая
Характеристики ворот для морозильных камер
  • Технические
  • Размеры
  • Размеры проема
  • Упаковка
Параметр Значение Примечание
Безотказность, количество циклов открывания-закрывания, не менее 120 000 (для ворот);
25 000 (для торсионного механизма)

Усилие ручного открывания и закрывания, Н, не более 260
Вес полотна ворот, кг/м² 17 точное значение зависит от типоразмера панелей, используемых в конструкции ворот
Напряжение питания, В 220 В, 50 Гц
(для контурного обогрева)

Приведенное сопротивление теплопередаче, м² * °С/Вт 2,3 — без системы обогрева контура проема;
3,3 — с системой обогрева контура проема

Диапазон рабочих температур, °С ISD TermalPro с обогреваемым контуром — низкотемпературные камеры (до −30°С)
Диапазон рабочих температур, °С ISD TermalPro — среднетемпературные камеры (до −5°С)
Параметр Показатель
Высота проема, мм от 2 000 до 5 000
Ширина проема, мм от 2 000 до 6 000
Притолока, мм от 150
Пристенки, мм от 120;
с опцией обогреваемый контур — от 150

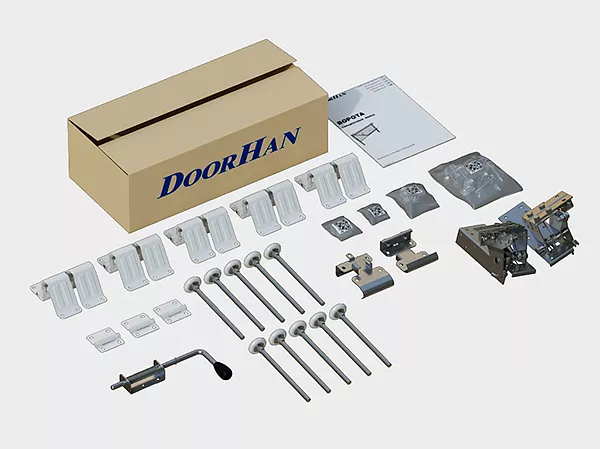

Упаковка в картон Характеристики упаковки
Описание система направляющих и щит секционных ворот имеют жесткую комбинированную упаковку из картона и пенопласта, стянутую стретч-пленкой;
комплектация для монтажа упаковывается в коробку из гофрокартона и запаивается упаковочной пленкой;
все упаковки снабжены информационными наклейками, содержащими данные о заказе, а так же фирменным логотипом компании
Состав картон, пенопласт, стретч-пленка, скотч
Ширина, мм упаковка щита — от 500 до 800
Высота, мм упаковка щита — от 350 до 800
Длина, мм упаковка щита — от 2 100 до 6 100
Вес брутто, кг до 1 000
Количество в упаковке упаковка щита — от 3 до 17 панелей;
упаковка направляющих — 1 система направляющих;
упаковка комплектующих — коробка с комплектацией (может быть несколько);
возможны дополнительные упаковки (окантовка, дельта-профиль и пр.)

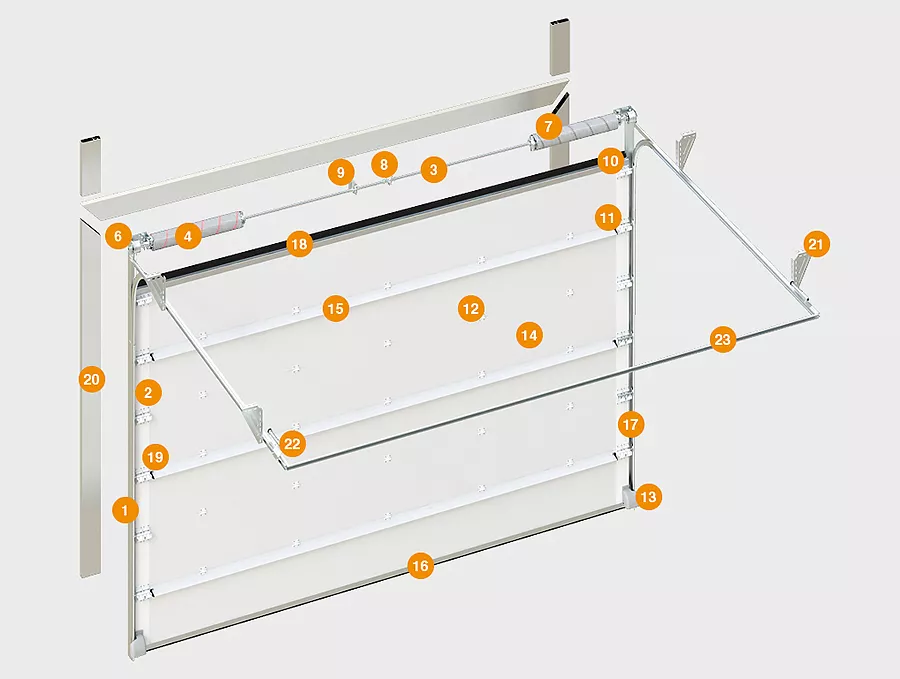

Конструкция ворот для морозильных камер
  1. Угловая стойка
  2. Вертикальная направляющая
  3. Цилиндрический вал
  4. Устройство защиты от обрыва пружины
  5. Барабан
  6. П-образный кронштейн
  7. Торсионная пружина
  8. Соединительная муфта
  9. Внутренний опорный кронштейн
  10. Верхняя опора с держателем ролика
  11. Боковая опора с держателем ролика
  12. Внутренняя петля

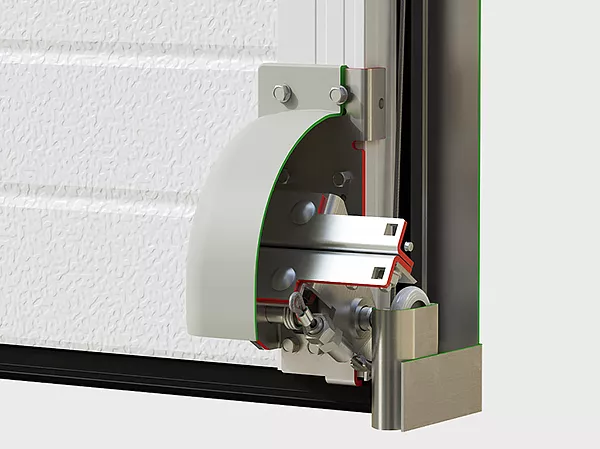

  13. Устройство защиты от разрыва троса
  14. Сэндвич-панель толщиной 80 миллиметров
  15. Усиливающий дельта-профиль
  16. Нижний профиль и уплотнитель
  17. Боковой уплотнитель
  18. Верхний профиль и уплотнитель
  19. Боковая крышка, усиленная для панелей с отверстиями для крепления
  20. Профиль-рама, оснащенный греющим ПЭН проводом (устанавливается опционально)
  21. Кронштейны крепления к потолку
  22. Пружинный амортизатор
  23. Дистанционный С-профиль
Монтаж ворот для морозильных камер
  • Подготовка объекта
  • Способы монтажа
  • Конструктивные решения

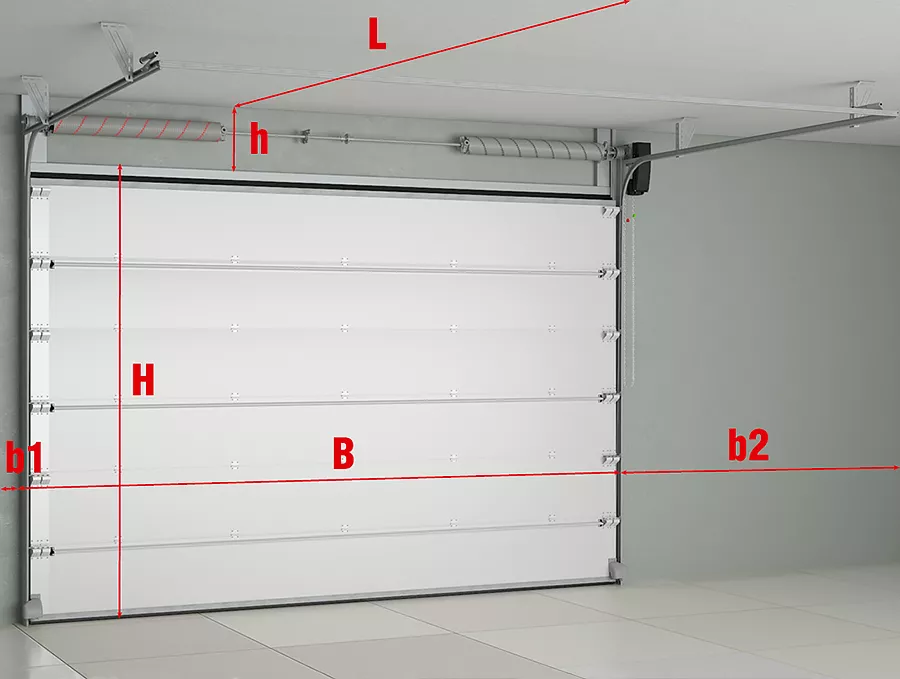

Перед монтажом ворот для морозильных камер обязательно требуется произвести замеры. Они выполняются внутри помещения с помощью рулетки и классического строительного уровня. Мы рекомендуем повторять замеры для каждой величины как минимум по трем точкам. Это обеспечит нужную точность и минимальную погрешность.

H — максимальная высота проема.

B — максимальная ширина проема.

h — минимальное значение притолоки.

b1 и b2 — минимальное левое и правое боковое расстояние. Для стандартной конструкции — от 120 миллиметров. Если выбирается опция обогреваемого контура — от 150 миллиметров.

L — минимальная глубина помещения.

К строительному объекту также предъявляется несколько требований:

  1. Перепад уровня пола не более 10 миллиметров
  2. Выдержка монтажной плоскости
  3. Монолитное и прочное основание под направляющие

Накладной монтаж

Система направляющих монтируется на пристенки и притолоку с внутренней стороны проема. Пристенки — от 120 мм, с опцией обогреваемого контура — от 150 мм.

Низкий подъем, барабан спереди

Усл. обозначение,
наименование параметра
Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки ≥ 230; ≥ 280 (при H ≥ 3 700);
≥ 280 (с вальным приводом, при H < 3 700)
B, мм Ширина проема B
A, мм Высота угловой стойки H + 110
Ab, мм Высота оси вала и барабана ≥ A + 59
A1, мм Высота вертикальной направляющей А − 543
A2, мм Высота горизонтальной направляющей А − 106
E, мм Длина горизонтальных направляющих Н + 340
Db, мм Рабочая зона торсионного механизма зависит от размеров проема и веса щита

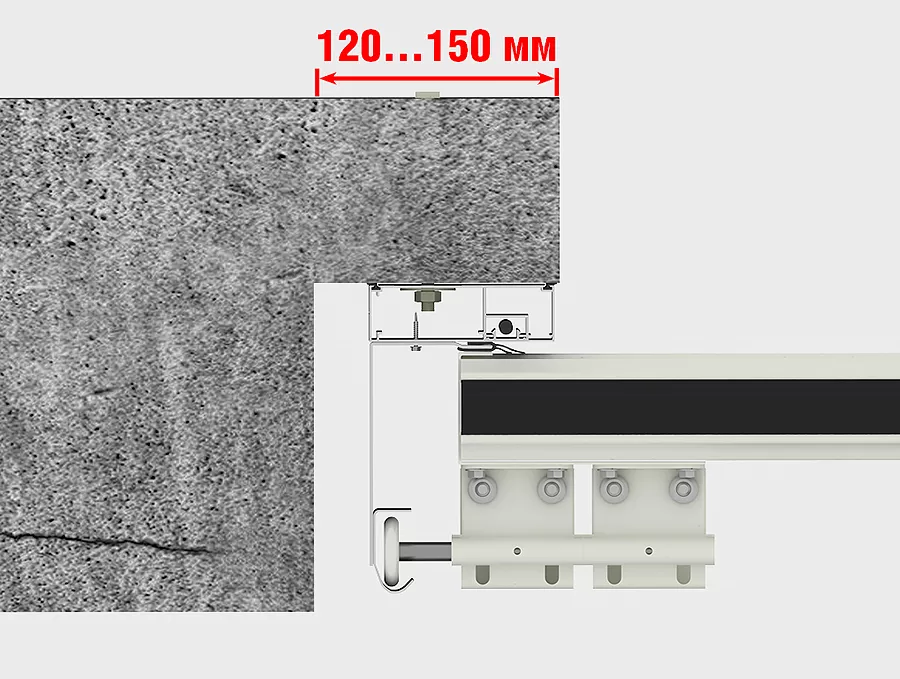

S, мм Минимальное боковое пространство 120
(150 с опцией «обогреваемый контур проема»)
n, мм Перекрытие проема в открытом положении 190 (без привода);
0...10 (с приводом)

Низкий подъем, барабан сзади

Усл. обозначение,
наименование параметра
Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки ≥ 150
B, мм Ширина проема B
A, мм Высота угловой стойки при h < 170: H + 110;
при 150 ≤ h ≤ 170: H + h − 60
Ab, мм Высота оси вала и барабана при h ≤ 170: H + 55;
при 150 ≤ h ≤ 170: H + h − 47
A1, мм Высота вертикальной направляющей А − 543
A2, мм Высота горизонтальной направляющей А − 106
E, мм Длина горизонтальных направляющих Н + 550
Db, мм Рабочая зона торсионного механизма зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство 120
(150 с опцией «обогреваемый контур проема»)
n, мм Перекрытие проема в открытом положении 240 (без привода);
40...60 (с приводом)

Стандартный подъем

Усл. обозначение,
наименование параметра
Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки R381: ≥ 420;
R305: ≥ 350
B, мм Ширина проема B
A, мм Высота угловой стойки R381: H + 235;
R305: H + 165
Ab, мм Высота оси вала и барабана A + 97
A1, мм Высота вертикальной направляющей R381: A − 580;
R305: A − 490
A2, мм Высота горизонтальной направляющей А − 110
E, мм Длина горизонтальных направляющих R381: H + 240;
R305: H + 290
Db, мм Рабочая зона торсионного механизма зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство 120
(150 с опцией «обогреваемый контур проема»)
Q, мм Зона расположения привода на вал 300

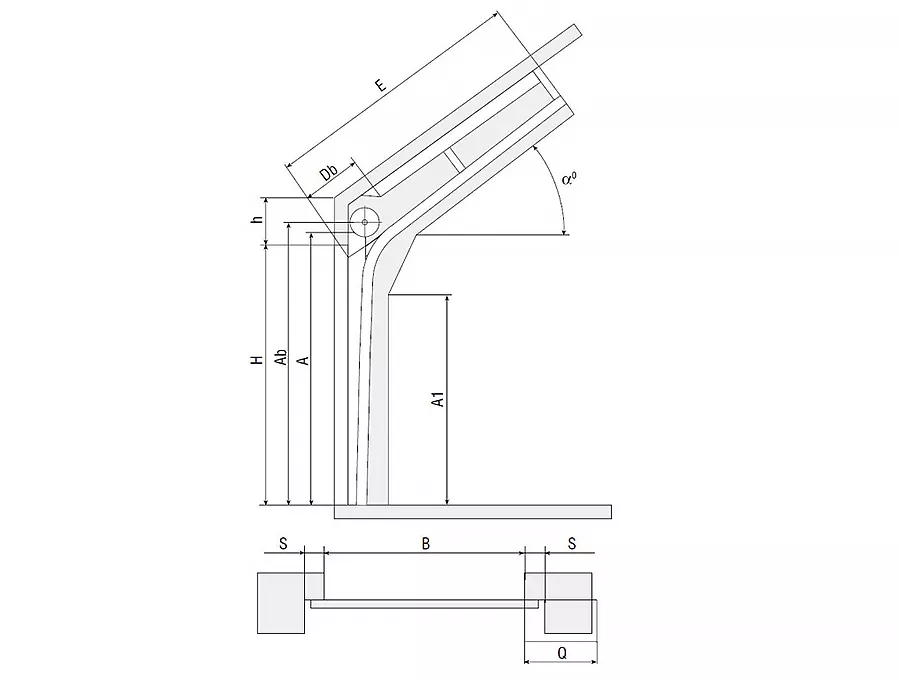

Стандартный наклонный подъем

Усл. обозначение,
наименование параметра
Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки ≥ 500
B, мм Ширина проема B
A, мм Высота угловой стойки H + 250...985
Ab, мм Высота оси вала и барабана А + 86 / 97
A1, мм Высота вертикальной направляющей Н − 300
E, мм Длина горизонтальных направляющих зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения)
Db, мм Рабочая зона торсионного механизма зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство 120
(150 с опцией «обогреваемый контур проема»)
α° Угол наклона направляющих к горизонтали 5...65 (кратен 5°)
Q, мм Зона расположения привода на вал 300

Высокий подъем

Усл. обозначение,
наименование параметра
Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки > 660
B, мм Ширина проема B
HL, мм Расстояние от уровня горизонтальных направляющих до проема по умолчанию h − 330
A, мм Высота угловой стойки H + HL
Ab, мм Высота оси вала и барабана A + 86 / 97
A1, мм Высота вертикальной направляющей А − 580
A2, мм Высота горизонтальной направляющей А − 53
E, мм Длина горизонтальных направляющих H − НL + 510...640
Db, мм Рабочая зона торсионного механизма зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство 120
(150 с опцией «обогреваемый контур проема»)
Q, мм Зона расположения привода на вал 300

Высокий подъем, барабан снизу

Усл. обозначение,
наименование параметра
Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки ≥ 1 600
B, мм Ширина проема B
HL, мм Расстояние от уровня горизонтальных направляющих до проема 1 330 ≤ HL ≤ − 150
A, мм Высота угловой стойки H + HL
Ab, мм Высота оси вала и барабана H + 400...600 + 280
A1, мм Высота вертикальной направляющей А − 580
A2, мм Высота горизонтальной направляющей А − 53
E, мм Длина горизонтальных направляющих H − НL + 510...640
Db, мм Рабочая зона торсионного механизма зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство ≥ 300
Q, мм Зона расположения привода на вал ≥ 500

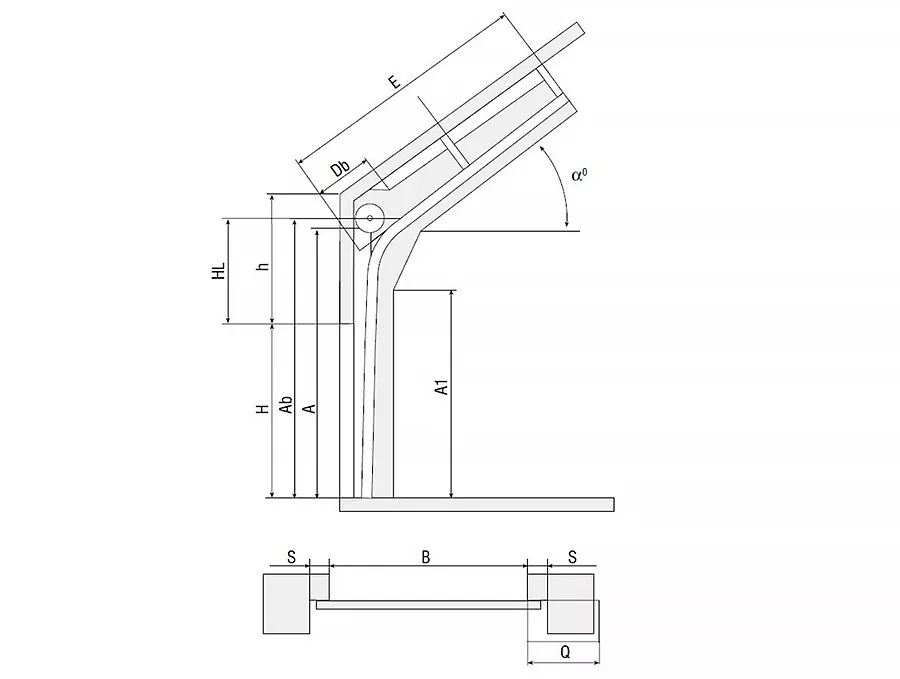

Наклонный высокий подъем

Усл. обозначение,
наименование параметра
Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки ≥ 660
B, мм Ширина проема B
HL, мм Расстояние от уровня горизонтальных направляющих до проема 330
A, мм Высота угловой стойки H + HL + 15...749
Ab, мм Высота оси вала и барабана ≤ А + 86 / 97
A1, мм Высота вертикальной направляющей Н + HL − 330...580
E, мм Длина горизонтальных направляющих зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения)
Db, мм Рабочая зона торсионного механизма зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство 120
(150 с опцией «обогреваемый контур проема»)
α° Угол наклона направляющих к горизонтали 5...65 (кратен 5°)
Q, мм Зона расположения привода на вал 300

Наклонный высокий подъем, барабан снизу

Усл. обозначение,
наименование параметра
Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки ≥ 1 600
B, мм Ширина проема B
HL, мм Расстояние от уровня горизонтальных направляющих до проема ≥ 1 330
A, мм Высота угловой стойки H + HL + 15...749
Ab, мм Высота оси вала и барабана Ab H + 680
A1, мм Высота вертикальной направляющей Н + HL − 330...580
E, мм Длина горизонтальных направляющих зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения)
Db, мм Рабочая зона торсионного механизма зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство 120
(150 с опцией «обогреваемый контур проема»)
α° Угол наклона направляющих к горизонтали 5...65 (кратен 5°)
Q, мм Зона расположения привода на вал ≥ 650

Вертикальный подъем

Усл. обозначение,
наименование параметра
Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки ≥ Н + 500
B, мм Ширина проема B
A, мм Высота угловой стойки 2H + 120
Ab, мм Высота оси вала и барабана A + 166
S, мм Минимальное боковое пространство 120
(150 с опцией «обогреваемый контур проема»)
Q, мм Зона расположения привода на вал 300

Вертикальный подъем, барабан снизу

Усл. обозначение,
наименование параметра
Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки ≥ H + 120
B, мм Ширина проема B
A, мм Высота угловой стойки 2H + 120
Ab, мм Высота оси вала и барабана H + 680
S, мм Минимальное боковое пространство 500 min
Q, мм Зона расположения привода на вал ≥ 650
Комплектация ворот для морозильных камер
  • Базовая
  • Дополнительная
Полотно из сэндвич-панелей
Полотно из сэндвич-панелей. Толщина 80 мм. Изготавливается из пенополиуретана с наполнителем. У такой конструкции не промерзают стыки. Наличие вставки энергофлексового уплотнителя, который разделяет листы панели.
Верхний алюминиевый профиль с терморазделением
Верхний алюминиевый профиль с терморазделением. Избавляет от появления конденсата и наледи в верхней части полотна. Отвечает за герметизацию проема.
Нижний алюминиевый профиль
Нижний алюминиевый профиль. Осуществляет терморазделение сэндвич-панелей. Можно установить греющий привод.
Двойное уплотнение проема
Двойная система уплотнения проема. Используется внешний 2-лепестковый контур уплотнения и боковой 2-лепестковый уплотнитель, что уплотняет проем с 4-х сторон одновременно. Наличие воздушных камер предоставляет абсолютную герметизацию.

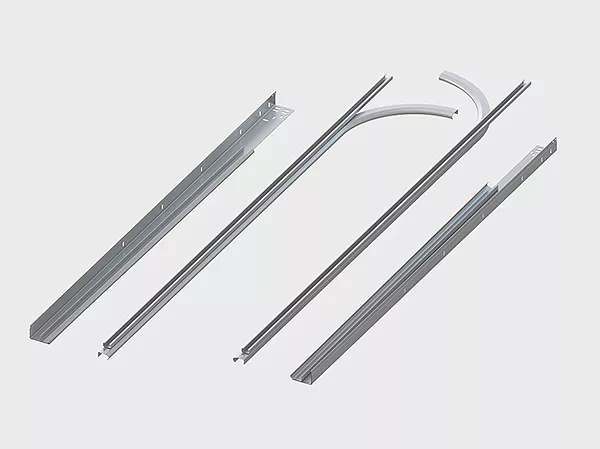

Системы направляющих из стали
Системы направляющих из стали. Толщина - 2 мм.

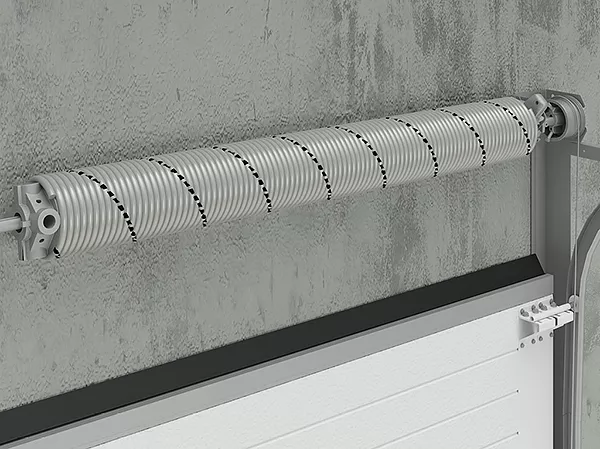

Пружинный механизм
Пружинный механизм на торсионных пружинах. Ресурс — 25 тысяч циклов.

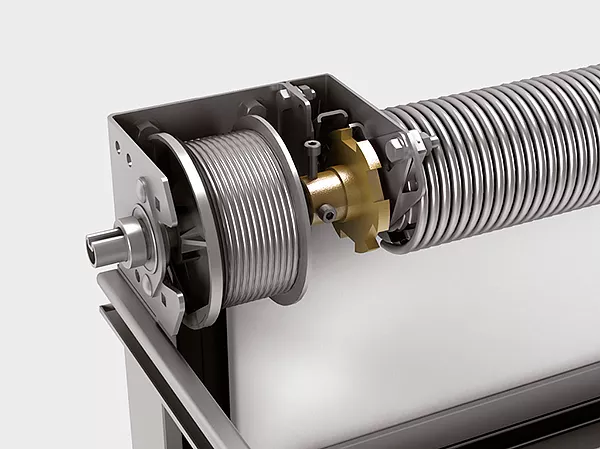

Устройство защиты от обрыва пружины
Устройство защиты от обрыва пружины. Чтобы предотвратить падение полотна, устройство блокирует вал.
Устройство защиты от обрыва троса
Устройство защиты от обрыва троса. Монтируется в роли нижнего кронштейна на полотно. Если трос обрывается, устройство не позволяет полотну упасть.
Дополнительные элементы
Дополнительные элементы. Сюда входит необходимый крепеж, паспорт на ворота для морозильных камер, а также инструкция по установке.
Система обогрева контура проема
Система обогрева контура проема. Это силовой каркас, который сделан из алюминиевого профиля. Внутри него размещен греющий ПЭН провод. Такая конструкция исключает примерзания полотна к нижней части проема. Также греющий кабель пускается по нижней кромке полотна, что создает греющий контур по всему периметру.
Ручной цепной привод
Ручной цепной привод. Используется для ручного подъема и опускания полотна ворот.
Пружинный механизм на торсионных пружинах
Пружинный механизм на торсионных пружинах. Ресурс — 100 тысяч циклов.
Механическая задвижка
Механическая задвижка. Надежно запирает полотно изнутри.
Автоматизация
Автоматизация. Возможность автоматизировать приводы, заставив конструкцию работать автоматически.
Инструкции по воротам для морозильных камер
Видео ворот для морозильных камер
Поможем выбрать ворота
Обратитесь к нам уже сегодня, и мы с радостью поможем вам сделать правильный выбор!
Не упускайте возможность установить качественные секционные ворота!
Нажимая кнопку, я подтверждаю, что полностью ознакомлен(-а) и согласен(-на) с условиями Согласия и Политикой в отношении персональных данных.

Вопрос-ответ

Чем отличаются холодильные ворота от морозильных?
arrow
Холодильные и морозильные ворота различаются по функциональности и температурному режиму.

Холодильные ворота используются в холодильных помещениях, где поддерживается температура выше нуля градусов Цельсия. Они охлаждаются до 2-8 градусов Цельсия и имеют утепленную конструкцию.

Морозильные ворота применяются в морозильных помещениях, где поддерживаются очень низкие температуры. Они способны создавать и поддерживать температуры от -18 до -25 градусов Цельсия и обладают хорошей изоляцией.

Оба типа ворот оснащены уплотнителями, которые минимизируют потери холода и предотвращают образование конденсата на поверхности.
Как правильно подобрать вид холодильной двери?
arrow
Выбор типа холодильной двери основывается на технологическом проекте. Для прохода персонала рекомендуется использовать распашные двери, а для проезда механизированных погрузочных средств - откатные двери.
В каких случаях рекомендована установка утапливаемого порога?
arrow
Рекомендуется применять функцию "утапливаемый порог" только при использовании холодильных дверей DoorHan в морозильных камерах, которые работают в режиме шоковой заморозки. Более того, для оптимальной работы функции требуются дополнительные опции, такие как "низкотемпературное исполнение" и "обогрев полотна двери".
Как решить задачу обогрева нижнего контура морозильной двери без установки утапливаемого порога?
arrow
В морозильных дверях DoorHan доступна опция "низкотемпературное исполнение", где кабель обогрева устанавливается внутри нижнего уплотнителя. Таким образом, не требуется отдельный обогрев пола в зоне примыкания уплотнителя и установка отдельного утапливаемого порога.
Возможна ли установка в низкотемпературных камерах и камерах шоковой заморозки?
arrow
Да, при использовании обогрева полотна.
Каковы максимальные размеры холодильных дверей DoorHan?
arrow
Проемы холодильных камер шириной от 600 до 3000 мм и высотой от 600 до 5000 мм
При какой температуре могут эксплуатироваться распашные и откатные двери?
arrow
Внутри холодильной камеры эти двери могут работать в температурном диапазоне от -27 до -35 °C, в то время как снаружи холодильной камеры они будут функционировать при температуре от +50 до -35 °C.
Возможно ли автоматизировать холодильные двери DoorHan?
arrow
Откатные двери могут быть оснащены специализированным автоматическим приводом, предлагающим различные опции управления открытием и закрытием.
Распашные холодильные двери не подлежат автоматизации.
Что нужно знать, чтобы правильно подобрать холодильную дверь?
arrow
Размеры проема, тип открывания двери, температурный режим
Насколько надежны холодильные двери?
arrow
Холодильные двери надежны и эффективны для поддержания температурных режимов в холодильном помещении. Качество, установка и правильное использование играют роль в надежности. Для обеспечения долгосрочности службы ворот следуйте рекомендациям производителя, проводите регулярное обслуживание и проверяйте уплотнители, замки и петли.
Персональное предложение
Свяжитесь с нами, и ваш личный менеджер из компании ТЕХНОГРАД будет сопровождать вас до дня установки,
а затем останется на связи для вопросов, связанных с гарантийным и постгарантийным обслуживанием.
Нажимая кнопку, я подтверждаю, что полностью ознакомлен(-а) и согласен(-на) с условиями Согласия и Политикой в отношении персональных данных.
Заказать звонок
