Выносные фермы в Костомукше

Готовые решения выносных ферм

  • Ферма выносная
Выносная черная ферма DoorHan FEH  3000x900
Выносная черная ферма DoorHan FEH 3000x900
черный RAL 9005, FEH
227800.001
2050201
Цена:
227 800 руб.
205 020 руб.
Заказать
Выносная ферма DoorHan FEH 3400x1200
Выносная ферма DoorHan FEH 3400x1200
синий RAL 5005, FEH
226699.001
204029.11
Цена:
226 699 руб.
204 029.10 руб.
Заказать
Выносная ферма DoorHan FEH синего цвета 3200x1200
Выносная ферма DoorHan FEH синего цвета 3200x1200
синий RAL 5005, FEH
227800.001
2050201
Цена:
227 800 руб.
205 020 руб.
Заказать
Ферма выносная DoorHan FEH синяя
Ферма выносная DoorHan FEH синяя
синий RAL 5005, FEH
227800.001
2050201
Цена:
227 800 руб.
205 020 руб.
Заказать
Ферма выносная DoorHan для электрогидравлических и механических платформ синяя 3000x1200
Ферма выносная DoorHan для электрогидравлических и механических платформ синяя 3000x1200
синий RAL 5005, FET
227800.001
2050201
Цена:
227 800 руб.
205 020 руб.
Заказать
Ферма выносная DoorHan для электрогидравлических и механических платформ 3000x1200
Ферма выносная DoorHan для электрогидравлических и механических платформ 3000x1200
черный RAL 9005, FET
227800.001
2050201
Цена:
227 800 руб.
205 020 руб.
Заказать
Ферма выносная DoorHan FEH черная 3000x1200
Ферма выносная DoorHan FEH черная 3000x1200
черный RAL 9005, FEH
227800.001
2050201
Цена:
227 800 руб.
205 020 руб.
Заказать

Для монтажа уравнительных платформ приобретаются специализированные выносные фермы. Данное оборудование значительно экономит место внутри помещения, потому как конструкция расположена за пределами склада.

Перегрузочные площадки в России используются на различных предприятиях, складах, перевалочных базах и т.д. В основном это те помещения, в которых имеется нехватка внутреннего пространства для разгрузочно-погрузочных работ. Кроме того, их активно применяют в местах, где грузовой автомобиль не имеет возможности парковаться перпендикулярно складу.

Цены на выносные фермы


Сделайте расчёт фермы за 1 минуту

01. Товарная группа *
arrow-down-dark
Калькулятор - Перегрузочное оборудование
Перегрузочное оборудование
02. Размеры и характеристики (не обязательно)
arrow-down-dark
03. Дополнительные опции
arrow-down-dark
04. Доставка и монтаж
arrow-down-dark
Нет
Да
Нет
Да

Компания «Техноград» реализует выносные фермы с доставкой и установкой для клиентов на территории России. Обратившись к нашим специалистам, вы получите исчерпывающую информацию обо всех особенностях и технических характеристиках данного вида оборудования.

Мы предоставляем комплексные услуги, предлагая не только помощь в выборе лучших конструкций за оптимальную цену, но и подробную консультацию, доставку и монтаж продукции на объекте. Также вы получаете официальные гарантийные обязательства с нашей стороны на качественную установку и долгосрочную службу оборудования.

Преимущества выносных ферм

Установка
Экономия
Качество
Покраска
  1. Установка
    Данную конструкцию можно легко и быстро перестраивать под различным углом относительно здания..
  2. Экономия
    Погрузочные площадки способны дать внушительную экономию места внутри склада.
  3. Качество
    Серийное производство выносных ферм проходит в несколько этапов и осуществляется квалифицированными мастерами.
  4. Покраска
    По желанию заказчика мы можем выполнить покраску конструкции любым доступным цветом, а также проведем дополнительную дробеструйную шлифовку поверхности металла.

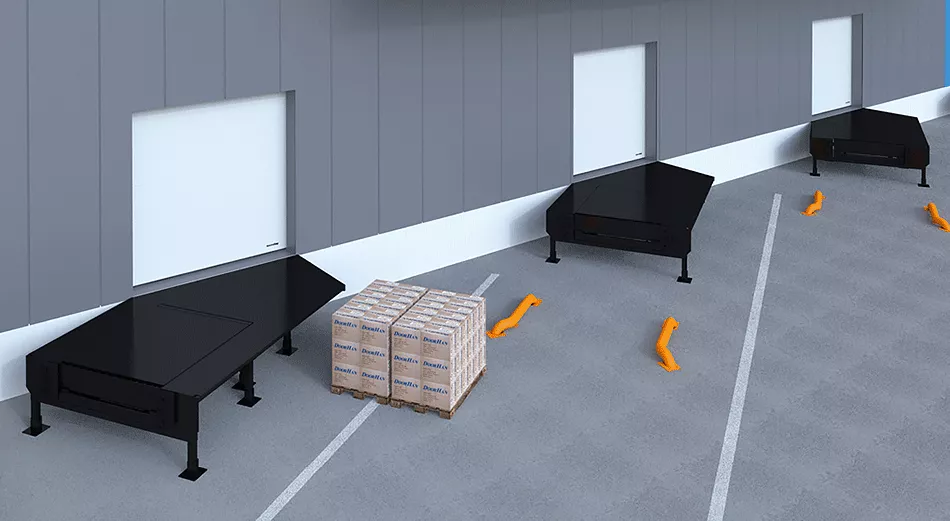

Дизайн перегрузочных площадок

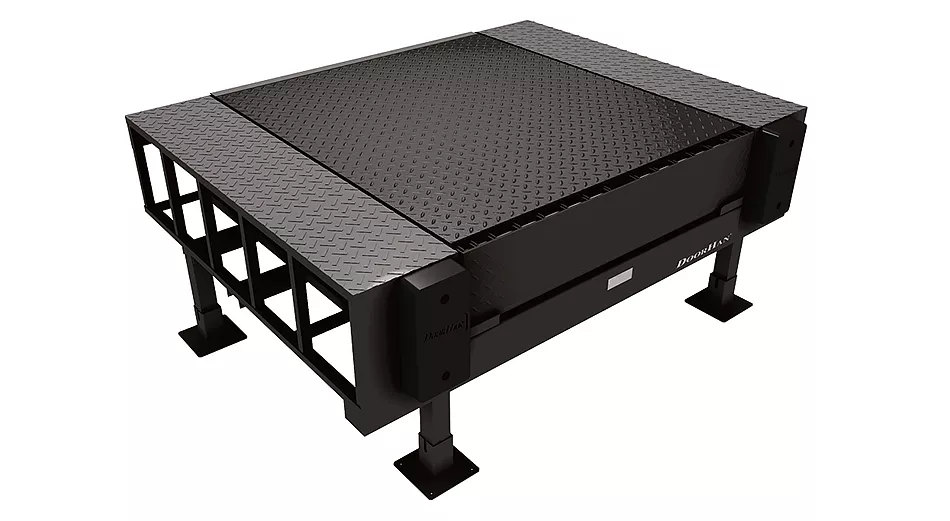

Конструкция выносных ферм

  1. Левая тумба
  2. Правая тумба
  3. Передняя опорная балка
  4. Задняя опорная балка
  5. Промежуточная опорная балка
  6. Левая опора
  7. Правая опора

Монтаж перегрузочных площадок

  • Способы монтажа
  • Конструктивные решения

Монтаж на закладные элементы. Стальные пластины размером 40х40 см фиксируются в намеченных местах в период подготовки платформы. Данный метод установки фермы является более предпочтительным.

Монтаж на бетонное основание с применением болтового соединения. В случае если установка металлических пластин на бетон не возможна стоит применить этот способ.

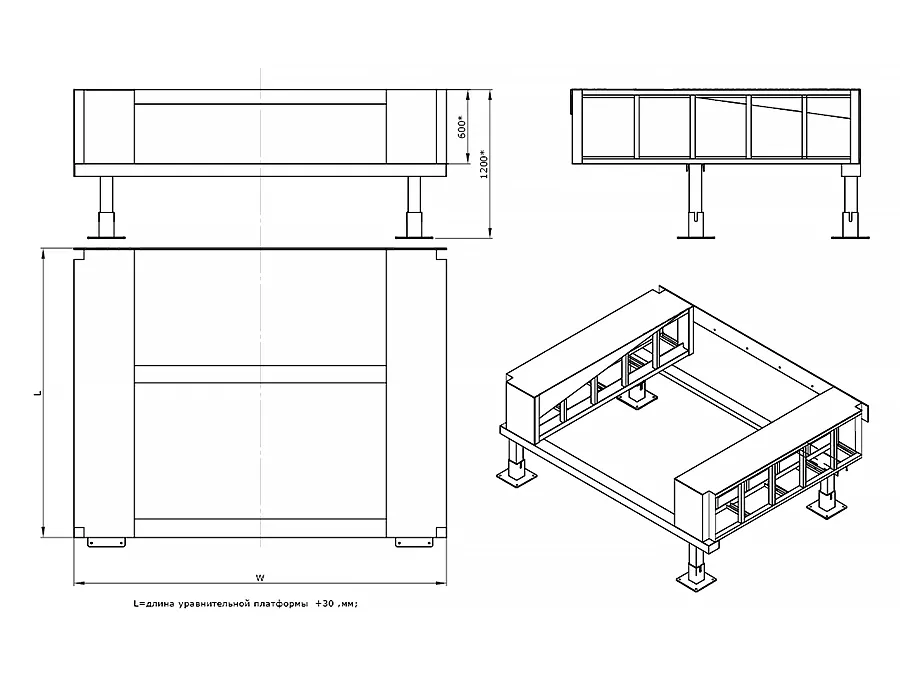

Модель фермы выносной FEH 90. Ферма выносная прямая (90°) под уравнительную платформу механическую и с поворотной аппарелью встроенного типа.

Усл. обозначение,
наименование параметра
Расчетная формула
B, мм Ширина 2 800–3 600
Hf, мм Высота пандуса 900–1 400
(1 200 по умолчанию)
Lh, мм Длина уравнительной платформы (габаритная) любая
Bh, мм Ширина уравнительной платформы любая
Hh, мм Высота уравнительной платформы любая
A°. Угол примыкания к зданию склада 90

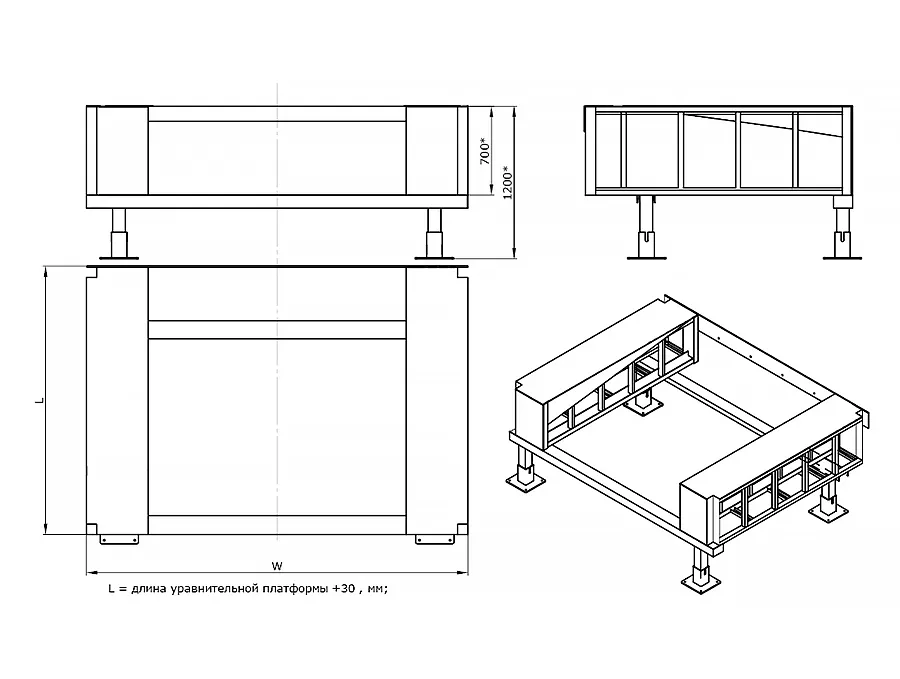

Модель фермы выносной FET 90. Ферма выносная прямая (90°) под уравнительную платформу с выдвижной аппарелью встроенного типа.

Усл. обозначение,
наименование параметра
Расчетная формула
B, мм Ширина 2 800–3 600
Hf, мм Высота пандуса 900–1 400
(1 200 по умолчанию)
Lh, мм Длина уравнительной платформы (габаритная) любая
Bh, мм Ширина уравнительной платформы любая
Hh, мм Высота уравнительной платформы любая
A°. Угол примыкания к зданию склада 90

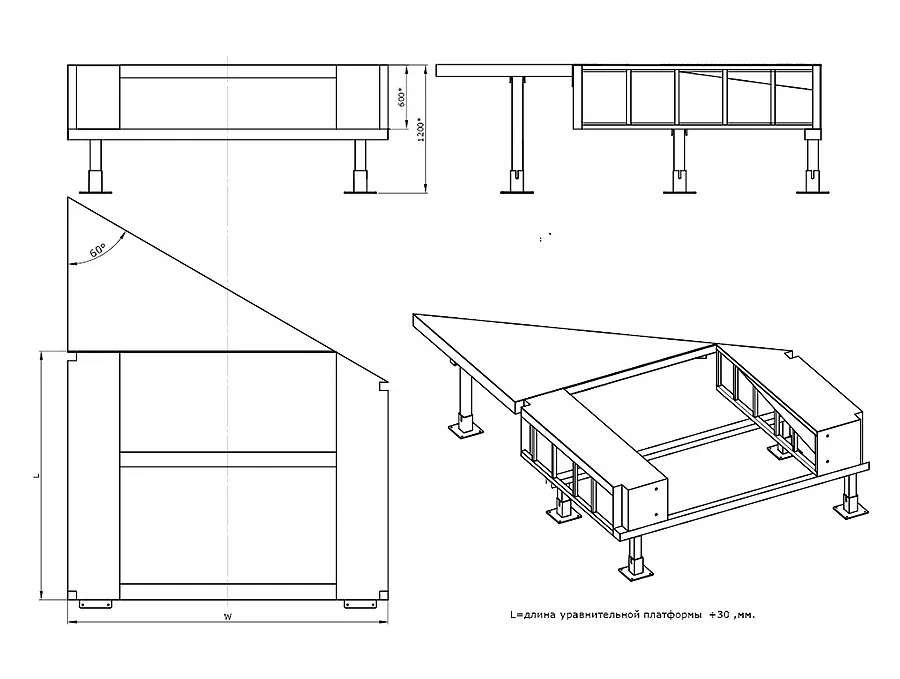

Моделель фермы выносной FEH 60. Ферма выносная косая (60°) под уравнительную платформу механическую и с поворотной аппарелью встроенного типа.

Усл. обозначение,
наименование параметра
Расчетная формула
B, мм Ширина 2 800–3 600
Hf, мм Высота пандуса 900–1 400
(1 200 по умолчанию)
Lh, мм Длина уравнительной платформы (габаритная) любая
Bh, мм Ширина уравнительной платформы любая
Hh, мм Высота уравнительной платформы любая
A°. Угол примыкания к зданию склада 60
(повернут вправо или влево)

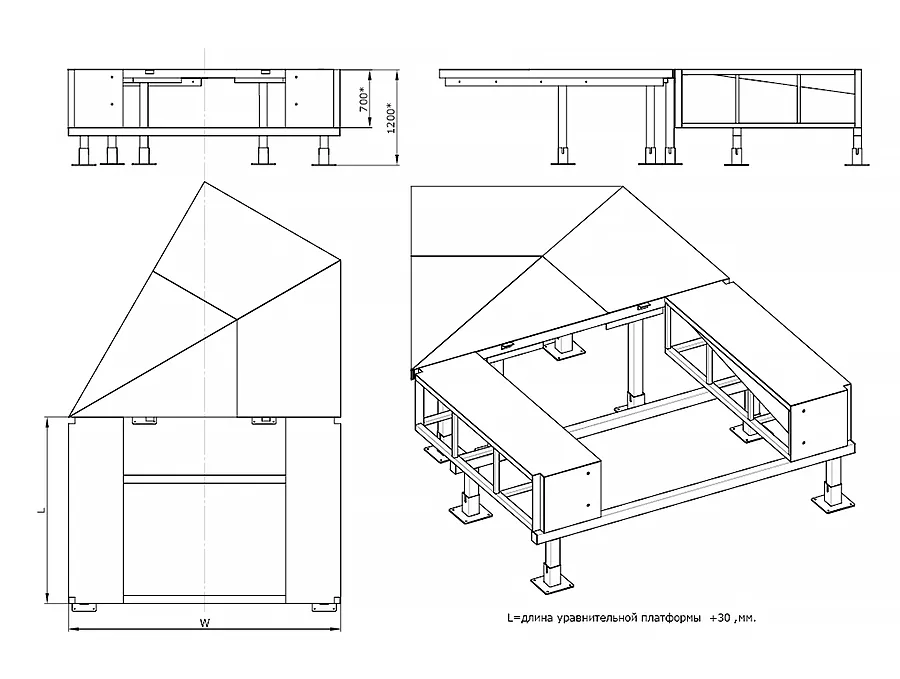

Модель фермы выносной FEH 45. Ферма выносная косая (45°) под уравнительную платформу механическую и с поворотной аппарелью встроенного типа.

Усл. обозначение,
наименование параметра
Расчетная формула
B, мм Ширина 2 800–3 600
Hf, мм Высота пандуса 900–1 400
(1 200 по умолчанию)
Lh, мм Длина уравнительной платформы (габаритная) любая
Bh, мм Ширина уравнительной платформы любая
Hh, мм Высота уравнительной платформы любая
A°. Угол примыкания к зданию склада 45
(повернут вправо или влево)

Модель фермы выносной FEH 30. Ферма выносная косая (30°) под уравнительную платформу механическую и с поворотной аппарелью встроенного типа.

Усл. обозначение,
наименование параметра
Расчетная формула
B, мм Ширина 2 800–3 600
Hf, мм Высота пандуса 900–1 400
(1 200 по умолчанию)
Lh, мм Длина уравнительной платформы (габаритная) любая
Bh, мм Ширина уравнительной платформы любая
Hh, мм Высота уравнительной платформы любая
A°. Угол примыкания к зданию склада 30
(повернут вправо или влево)

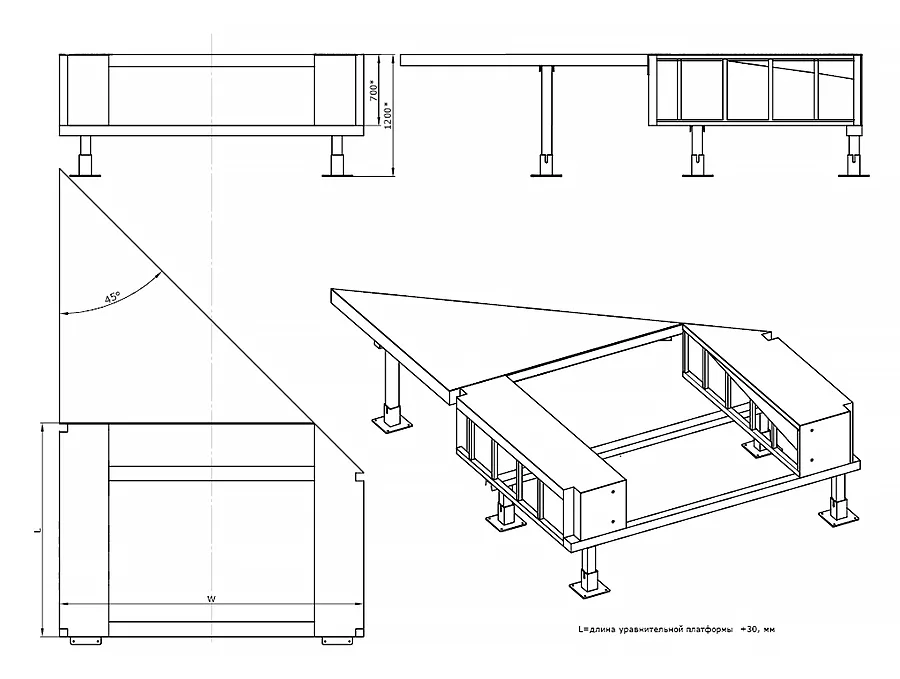

Модель фермы выносной FET 45. Ферма выносная косая (45°) под уравнительную платформу с выдвижной аппарелью встроенного типа.

Усл. обозначение,
наименование параметра
Расчетная формула
B, мм Ширина 2 800–3 600
Hf, мм Высота пандуса 900–1 400
(1 200 по умолчанию)
Lh, мм Длина уравнительной платформы (габаритная) любая
Bh, мм Ширина уравнительной платформы любая
Hh, мм Высота уравнительной платформы любая
A°. Угол примыкания к зданию склада 45
(повернут вправо или влево)

Модель фермы выносной FET 60. Ферма выносная косая (60°) под уравнительную платформу с выдвижной аппарелью встроенного типа.

Усл. обозначение,
наименование параметра
Расчетная формула
B, мм Ширина 2 800–3 600
Hf, мм Высота пандуса 900–1 400
(1 200 по умолчанию)
Lh, мм Длина уравнительной платформы (габаритная) любая
Bh, мм Ширина уравнительной платформы любая
Hh, мм Высота уравнительной платформы любая
A°. Угол примыкания к зданию склада 60
(повернут вправо или влево)

Модель фермы выносной FET 30. Ферма выносная косая (30°) под уравнительную платформу с выдвижной аппарелью встроенного типа.

Усл. обозначение,
наименование параметра
Расчетная формула
B, мм Ширина 2 800–3 600
Hf, мм Высота пандуса 900–1 400
(1 200 по умолчанию)
Lh, мм Длина уравнительной платформы (габаритная) любая
Bh, мм Ширина уравнительной платформы любая
Hh, мм Высота уравнительной платформы любая
A°. Угол примыкания к зданию склада 30
(повернут вправо или влево)

Комплектация перегрузочных площадок

  • Дополнительная
Направляющие для колес
Колесными направляющими. Выполнены из металлических труб диаметром 159 мм. Изделие предназначено для обеспечения безопасной парковки грузового автотранспорта путем подведения его к доку по определенной линии. Направляющие защищают стены и герметизатор от случайного повреждения при невнимательном управлении транспортом. Установка проводится на подъездной площадке перед приемным доком методом бетонирования либо монтажа при помощи анкерных болтов.
Отбойный столб

Столбы отбойные. Располагаются в местах возможного наезда электрокара на угловые опоры ворот. Столбики диаметром 100-150 мм монтируются изнутри перед опорами.

Резиновый бампер 250 × 250 × 100 мм
Резиновый бампер стандартный (BR250×250×100). Метод установки и размеры описаны в главе «Документация». Данная конструкция предназначена для осуществления безопасного подъезда транспортных средств с целью предотвращения механических повреждений стен.
Базовый резиновый бампер 450 × 250 × 100 мм
Базовый резиновый бампер 450 × 250 × 100 мм (BR450×250×100). Исключает механические повреждения стен при подъезде транспорта в плотную к зданию. Используется при кузове, который выше пандуса.
Резиновый бампер консольного типа 510 × 250 × 330 мм
Консольный резиновый бампер (BRC510×250×330). Конструкция предназначена для безопасного подъезда автотранспорта с целью предотвращения механических повреждений стен. С установочными размерами можно ознакомиться в главе «Документация». Используется в том случае, когда кузов автотранспортного средства располагается выше края пандуса.
Резиновый подвижный бампер 610 × 250 × 175 мм
Резиновый подвижный бампер 610 × 250 × 175 мм (BRM610×250×175). Модель сделана на базе другого бампера 450 × 250 × 100 мм. Установочные размеры указаны в разделе «Документация». Подвижность элемента делает его более устойчивым к износам. Во время погрузочно-разгрузочных работ он следует за движениями грузовой машины вверх и вниз соответственно.
Резиновый подвижный бампер 600 × 364 × 110 мм

Резиновый бампер подвижный (BRM600×364×110). Подвижная конструкция повышает износоустойчивость изделия. В момент процесса погрузки-разгрузки устройство следует за направлением движения грузовой автомашины. Данная модель может быть установлена только на платформы с выдвижной панелью, длиной до 100 сантиметров.

Бампер со стальной рабочей накладкой 465 × 250 × 165 мм

Бампер со стальной накладкой (BRSP (16)465×250×165). Со всеми установочными размерами можно ознакомиться в подразделе «Документация». Устройство включает в себя две составные части:

•        амортизирующий наполнитель (бампер резиновый);

•        стальную пластину, которая защищает конструкцию с внешней стороны.

Бампер со стальной рабочей накладкой и датчиком парковки 465 × 250 × 165 мм
Бампер со стальной рабочей накладкой 465 × 250 × 165 мм (BRSP(16)465×250×165S) толщиной 16 мм и датчиком парковки. Модель сделана на базе бампера 450 × 250 × 100 мм. Установочные размеры указаны в разделе «Документация». Конструкция состоит из трех частей:
  1. Амортизирующего наполнителя (резинового бампера)
  2. Стальной пластины, защищающей бампер с внешней стороны
  3. Датчика парковки, который отвечает за безопасную стыковку грузового автомобиля и используется в системе только с парковочным радаром
Бампер с демпферной вставкой 500 × 255 × 205 мм

Бампером резиновым (BS500×255×205). Имеет в своей конструкции демпферную ставку. Изделие является гибридной конструкцией, включающей в себя преимущества двух предыдущих моделей: подвижного типа и с металлической вставкой. Устройство состоит из нескольких основных частей:

•        Держателя;

•        вставки демпферной на основе резиновой крошки;

•        прочной стальной крышки (передвигается вслед за кузовом автотранспортного средства).

Данный вид бампера может использоваться только совместно с платформами уравнительными, имеющими выдвижную аппарель длиной один метр.

Бампер с демпферной вставкой 800 × 255 × 205 мм
Бампером резиновым (BS800×255×205). Сборная конструкция, которая объединяет в себе преимущества двух моделей: подвижного типа и с металлической вставкой. Устройство состоит из нескольких основных частей:

•        Держателя;

•        вставки демпферной на основе резиновой крошки;

•        прочной стальной крышки (передвигается вслед за кузовом автотранспортного средства).

Данный вид бампера может использоваться только совместно с платформами уравнительными, имеющими выдвижную аппарель длиной один метр.

Со всеми установочными размерами можно ознакомиться в главе «Документация» технического паспорта изделия.

Характеристики выносных ферм

  • Технические
  • Размеры
  • Упаковка
Параметр Значение Примечание
Максимальная высота, м 1,4
Максимальная длина, м 7,348
Минимальная высота, м 0,8
Минимальная длина, м 2,03
Ширина, мм 2 800–3 600
Цвет RAL 9005 (черный), RAL 5005 (синий) стандартные цвета фермы, любой другой цвет (опционально)
Параметр Показатель
Ширина конструкции, м 2,8–3,6
Высота конструкции, м 0,8–1,4
Длина конструкции, м 2,030–7,648
Упаковка в картон Характеристики упаковки
Длина, мм тумбы (зависит от длины ур. платформы) — 2 000–4 500;
опоры — 2 800–3 600;
треугольники — 2 800–3 600
Ширина, мм тумбы — 785 (мах);
опоры — 300;
треугольники — 3 400
Высота, мм тумбы — 800 (мах);
опоры — 550 (мах);
треугольники — 200
Состав тумбы, опоры, треугольники, коробка с комплектацией

Инструкции по перегрузочным площадкам

Поможем выбрать ворота
Обратитесь к нам уже сегодня, и мы с радостью поможем вам сделать правильный выбор!
Не упускайте возможность установить качественные секционные ворота!
Нажимая кнопку, я подтверждаю, что полностью ознакомлен(-а) и согласен(-на) с условиями Согласия и Политикой в отношении персональных данных.

Вопрос-ответ

Для чего подходят выносные фермы?
arrow
Выносные фермы предназначены для установки уравнительных платформ за пределами здания. Они устанавливаются на открытых рампах или напротив проемов ворот там, где невозможно выполнить приямок в полу склада для уравнительной платформы.
Можно ли использовать выносные фермы в отрицательных температурах?
arrow
Да, можно. Перегрузочное оборудование DoorHan работает при отрицательных температурах: вплоть до -20 °C.
