- С сэндвич-панелью

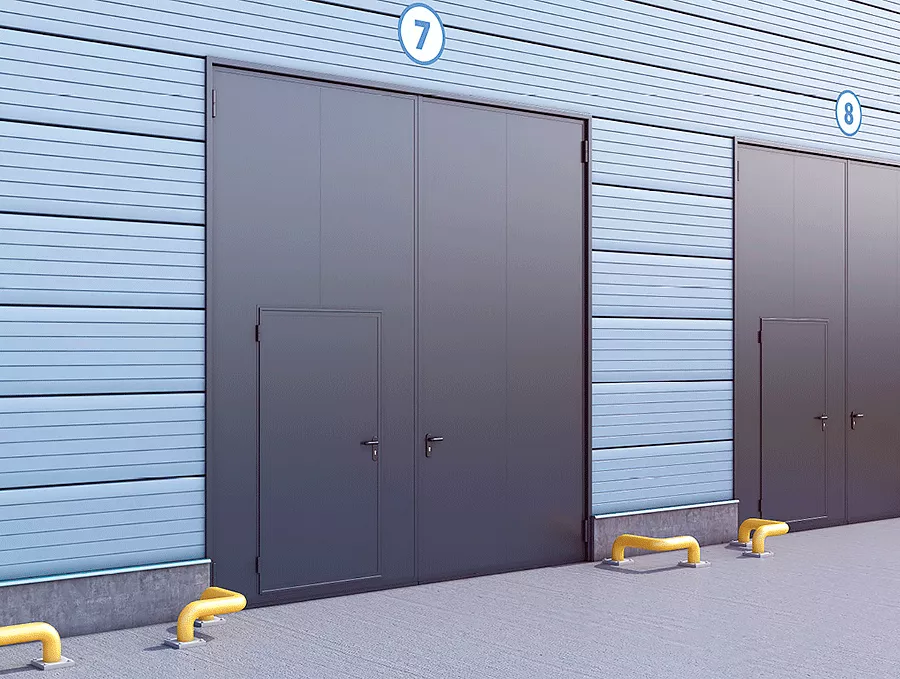

Распашные ворота, произведенные из сэндвич-панелей пользуются значительным спросом. Их устанавливают на крупнопромышленные объекты, частные и коммерческие строения, гаражи, автомастерские и станции техобслуживания.
Классическая технология производства, претерпевшая в последнее время лишь незначительные изменения, касающиеся материалов изготовления остается привлекательной для клиентов. Распашные промышленные ворота из сэндвич-панелей прослужат вам долгое время и позволят снизить энергозатраты на их эксплуатацию.

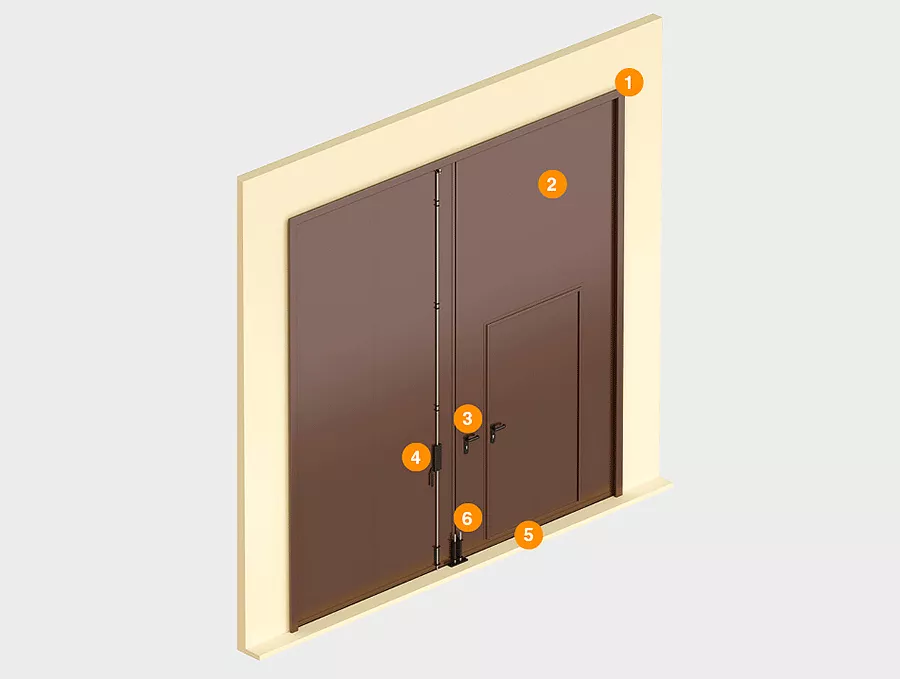

- Рама ворот
- Полотно из сэндвич-панелей
- Механический замок
- Вертикальная ригельная задвижка
- Щеточный уплотнитель
- Центральный ловитель
- Поверхности
- Цвета
Stucco (внутренняя сторона панели)
RAL 9003 белый
RAL 8014 коричневый
RAL 5005 синий
RAL 6005 зеленый
RAL 3005 бордовый
RAL 9006 серебристый (бело-алюминиевый)
RAL 1014 бежевый
RAL 7004 серый
RAL 3000 красный
RAL 8017 коричнево-красный
- Технические
- Размеры
- Размеры проема
- Упаковка
| Параметр | Значение | Примечание |
|---|---|---|
| Сопротивление статической нагрузке, действующей в плоскости полотна ворот, Н | не менее 2 500 | |
| Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174) | не менее 700 | |
| Изоляция воздушного шума, дБ | 35 | |
| Безотказность, количество циклов открывания-закрывания, не менее | 20 000 | Минимальное количество циклов, при котором предприятие-изготовитель ворот гарантирует отсутствие необходимости в замене какой-либо детали |
| Усилие ручного открывания и закрывания, Н, не более | Ворота 3 × 3 м: вес полотна — 132 кг, вес рамы — 104 кг, вес конструкции — 236 кг. Ворота 5 × 5 м: вес полотна — 387 кг, вес рамы — 174 кг, вес конструкции — 561 кг. |
Указан вес ворот популярных размеров |
| Параметр | Показатель |
|---|---|
| Высота проема, мм | от 2 000 до 5 000 |
| Ширина проема, мм | от 2 000 до 5 000 |
| Притолока, мм | Не требуется |
| Пристенки, мм | Не требуются |
- —
- 5000
- 4500
- 4000
- 3500
- 3000
- 2500
- 2000
| Упаковка в дерево | Характеристики упаковки |
|---|---|
| Длина, мм | зависит от высоты створки ворот |
| Ширина, мм | ширина створки ворот + 150 мм |
- Базовая
- Дополнительная
Одна пара сборных створок, с сэндвич-панелями толщиной 80 миллиметров, с окантовкой из стального профиля, дополнительно усиленными уголками и петлями. Предусмотрена возможность замени оси. Комплектация предусматривает наличие уплотнителя, ригельной задвижки и механического замка с классическим механизмом открытия.
- Подготовка
- Способы
- Конструктивные решения
Перед установкой распашных ворот нужно произвести необходимые измерения, каждое из которых рекомендуется проводить в трех местах для наиболее точного соответствия изделия параметрам проема, как изображено на рисунке. При замере учитываются максимальные значения:
- Н — высота проема
- В — ширина проема
Конструкция предусматривает только 1 способ установки — врезной.
- Створка с замком справа
- Створка с замком слева
Для того, чтобы изделие прослужило как можно дольше, необходимо соблюдать несколько правил ее эксплуатации:
- Осуществлять монтаж изделия в полном соответствии с требованиями и рекомендациями, содержащимися в инструкции.
- Открывать и закрывать ворота ручным способом только с помощью специальной ручки.
- При обнаружении неисправностей или посторонних звуков в процессе эксплуатации изделия воздержаться от самостоятельных действий по их устранению, обратившись за помощью сервисный центр ТЕХНОГРАД.
- Не забывать о ежегодном проведении технического обслуживания изделия, включая чистку и смазку петель.
- Исключить перемещение под движущимся полотном людей или животных.
